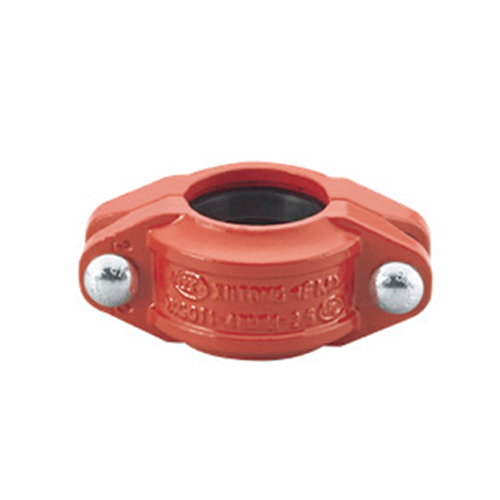

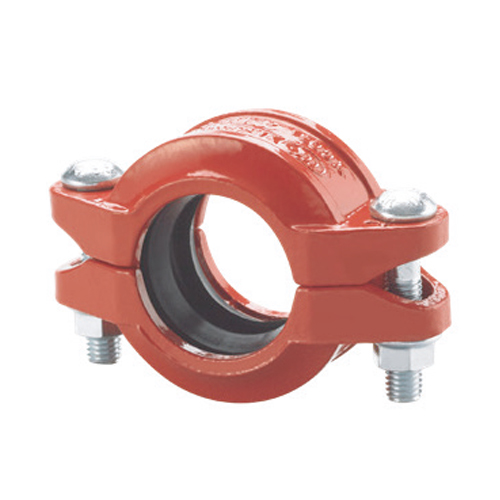

DUCTILE IRON ASTM A 536(구상흑연주철) 가스켓: EPDM 또는 NBR 배관 고정성 유지
| SIZE | Size (inch) |
PIPE OD (mm) |
WORKING PRESSURE (Mpa/psi) |

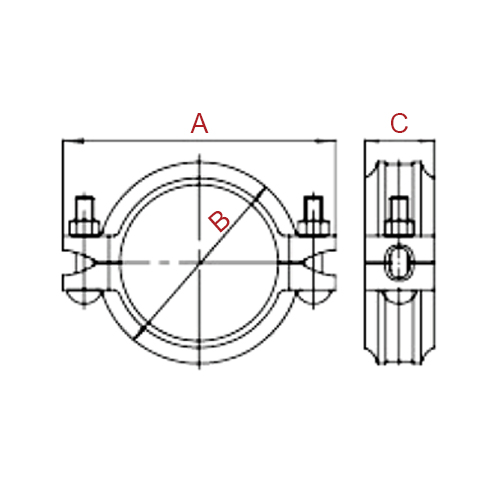

DIMENSION(mm) | BOLT&NUT | ||
|---|---|---|---|---|---|---|---|
| A | B | C | |||||
| 25A | 1” | 33.7 | 2.07/300 | 98 | 58 | 45 | 2-M10*50 |
| 32A | 1.25” | 42.4 | 106 | 68 | 45 | 2-M10*50 | |
| 40A | 1.5” | 48.3 | 112 | 73 | 45 | 2-M10*50 | |
| 50A | 2” | 60.3 | 128 | 86 | 45 | 2-M10*55 | |
| 65A | 2.5” | 76.1 | 138 | 97 | 45 | 2-M10*55 | |
| 80A | 3” | 88.9 | 158 | 113 | 45 | 2-M10*60 | |
| 100A | 4” | 114.3 | 194 | 143 | 50 | 2-M12*70 | |
| 125A | 5” | 139.7 | 222 | 167 | 50 | 2-M12*75 | |
| 150A | 6” | 165.1 | 252 | 195 | 50 | 2-M12*75 | |
| 200A | 8” | 216.3 | 322 | 250 | 60 | 2-M16*85 | |
| 250A | 10” | 267.4 | 386 | 308 | 62 | 2-M20*100 | |
| 300A | 12” | 318.5 | 440 | 360 | 62 | 2-M20*110 | |
* 이외의 제품은 주문생산이 가능합니다.
